Aws Vpc Endpoints Review

2025-11-04

Intro

최근 업무를 진행하면서 Production VPC에서는 S3 Endpoints(Gateway)가 다른 엔지니어분의 작업으로 해당 설정이 유효하게 설정되었지만, Dev VPC는 누락된 부분이 있어서 다시 리서치하는 의미에서 이 글을 작성하게 되었다.

Endpoints

AWS에서 S3는 다양한 환경에서 사용한다.

Local에서 aws-cli 를 사용해서 Object를 업로드&다운로드
(간혹) Static Web Hosting이나 Cloudfront와 연결해서 Redirect로도 사용
(주로) VPC 내에서 필요한 정적파일 혹은 백업, 로그를 보관하는 목적

여기서 S3를 참조할때 네트워크 트래픽에 대한 부분을 많이 간과해서 사용하는 경우에 적은 Call수에는 차이가 나지 않을 수 있지만 잦고 다량의 Call이 발생할때는 무시할 수 없는 비용이다.

참조한 AWS Blog 포스팅에서는 해당 비용에 대한 최적화에 대해서 소개한다.

Reduce Cost and Increase Security with Amazon VPC Endpoints | Amazon Web Services

VPC Endpoints는 지원되는 AWS Service에 Private으로 연결할 수 있도록 도와준다.
해당 연결은 IGW, NAT, VPN, AWS Direct Connect로 연결할 필요 없다.
VPC Endpoints는 수평 확장, 중복, 높은 가용성을 가진 VPC Components로 가용성 위험이나 대역폭 제한을 가지고 있지 않다.

Type of Endpoints

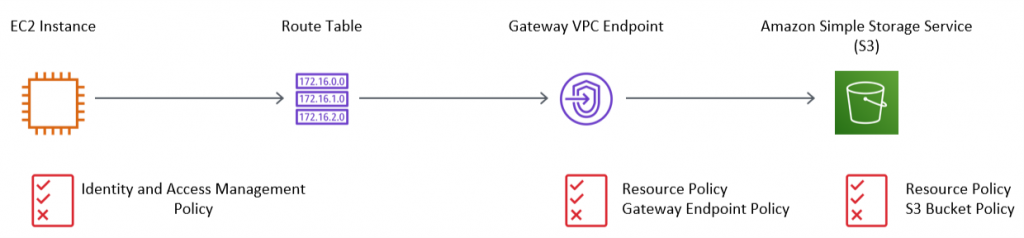

Gateway
- ex) S3와 DynamoDB에 액세스하는 구성을 제공
- 정책(Policy)는 AWS IAM을 통해서 설정 및 제어된다.
  - 특정 DynamoDB 테이블에 액세스를 제한 하는 정책을 만들 수도 있음
- Route Table 설정 필요
Gateway LoadBalancer
- 기존에 설정된 Gateway LoadBalancer의 트래픽을 Gateway LoadBalancer Endpoints로 라우팅해 네트워크 또는 보안 서비스로 라우팅 가능
- 방화벽, 침입 탐지 및 예방, 심층 패킷 검사 시스템과 같은 가상장치를 배포, 확장 관리 가능하게함.

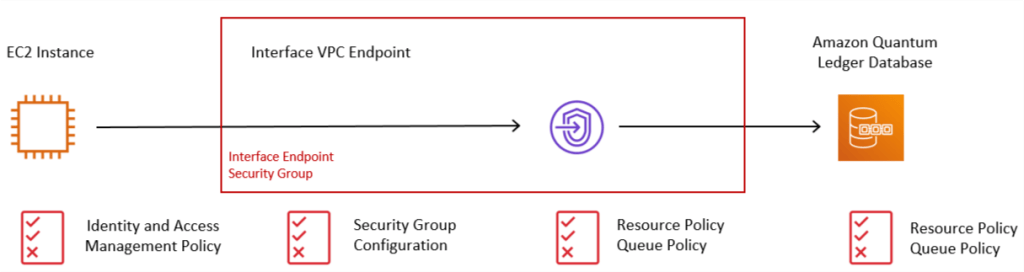

Interface
- AWS PrivateLink를 통해 제공되는 서비스에 연결할 수 있도록 도움
- 정책은 AWS IAM을 통해서 제어되고, Security Group으로 방화벽을 설정
Centeralize VPC Endpoints
1. 생략

(Hands-On) Gateway로 S3 Endpoints 설정

[Test Environment]

EC2(Ubuntu)
Private Subnet
NAT Gateway

NAT 사용 확인 하기

먼저 traceroute 명령어가 필요해서 설치를 진행한다.

1apt update -y
2apt install traceroute -y

abc Bucket에 대한 경로를 조회

1traceroute -T -p 443 abc.s3.ap-northeast-2.amazonaws.com

각 옵션의 의미는 다음과 같다. ( 참고 )

-T : Use the TCP SYN for request / 요청에 TCP SYN을 사용
-p port : Define the port for the query / 쿼리에 대한 port 지정

1# 결과
2traceroute to abc.s3.ap-northeast-2.amazonaws.com (3.5.187.12), 30 hops max, 60 byte packets
3 1  ip-10-10-139-32.ap-northeast-2.compute.internal (10.10.139.32)  0.367 ms  0.332 ms  0.294 ms
4 2  * * *
5 3  3.5.187.12 (3.5.187.12)  2.420 ms  2.270 ms  1.610 ms

10.10.139.32는 NAT의 Private IP이다.
NAT 이후 1개의 network hop을 거쳐러 return 받았다.
```
1ENI --> NAT --> S3
```

S3 Endpoints 생성

AWS Console에서 생성이 가능하지만 Hands-On에 가깝게 캡쳐보다는 CLI로 작성해보았다.

1# vpc-endpoints Gateway type으로 생성 (s3)
2export REGION=ap-northeast-2
3aws ec2 create-vpc-endpoint \
4    --vpc-id vpc-xxxxxxxx \
5    --service-name com.amazonaws.${REGION}.s3 \
6    --route-table-ids rtb-xxxxxxxx \
7    --endpoint-type Gateway \
8    --tag-specifications "ResourceType=vpc-endpoint,Tags=[{Key=Name,Value=xxxx-endpoint}]"

생성에 필요한 리소스 정보는 다음과 같다.

VPC ID
Routing Table ID
Tag.Name : 생성 후 Name 지정

CLI로 생성한 결과는 다음과 같다. Route Table을 지정하면 자동으로 Rule로 등록된다.

 1## 생성결과
 2{
 3    "VpcEndpoint": {
 4        "VpcEndpointId": "vpce-xxxx",
 5        "VpcEndpointType": "Gateway",
 6        "VpcId": "vpc-xxxx",
 7        "ServiceName": "com.amazonaws.ap-northeast-2.s3",
 8        "State": "available",
 9        "PolicyDocument": "{\"Version\":\"2008-10-17\",\"Statement\":[{\"Effect\":\"Allow\",\"Principal\":\"*\",\"Action\":\"*\",\"Resource\":\"*\"}]}",
10        "RouteTableIds": [
11            "rtb-xxxx"
12        ],
13        "SubnetIds": [],
14        "Groups": [],
15        "PrivateDnsEnabled": false,
16        "RequesterManaged": false,
17        "NetworkInterfaceIds": [],
18        "DnsEntries": [],
19        "CreationTimestamp": "2025-11-04T13:56:17+00:00",
20        "Tags": [
21            {
22                "Key": "Name",
23                "Value": "xxx-endpoint-gateway-private"
24            }
25        ],
26        "OwnerId": "123412341234"
27    }
28}

NAT를 사용하지 않는 것을 확인

다시 traceroute 명령어로 S3에 접근해보면 리턴되는 IP에 NAT가 찍히지 않는것을 확인할 수 있다.

1traceroute to abc.s3.ap-northeast-2.amazonaws.com (3.5.189.33), 30 hops max, 60 byte packets
2 1  3.5.189.33 (3.5.189.33)  1.037 ms  1.033 ms  1.013 ms
